無線用アンテナ・バラン選択表
クリエート・デザイン(株)は国内で唯一アンテナ・バラントランス・タワー・ローテータ・高周波用電源を自社で設計・製作する総合メーカーです。
アンテナ・バラン選択表
高性能・高効率、比類のない数々の特徴
| TYPE OF COVERAGE |
ANTENNA MODEL モデル名 |
COMMUNICATIONS RANGE 通信範囲 km |
FREQUENCY RANGE 周波数帯 MHz |
GAIN dBi 利得 |
POLARI- ZATION 偏 波 |
|
OMNI- DIRECTIONAL 無指向性アンテナ |
CV430-x（モノポール） CM230-x（インバーテッドコーン） 320D-x（無指向LPA） 431H-x（無指向LPA） CT-046-x（T-型） CV-050-x（マスト型） CV-051-x（マスト型） JWA-13-x（ホイップ型） |
300〜2500 300〜2500 0〜2000 300〜2500 0〜1000 0〜800 0〜800 0〜1000 |
1.6〜30 1.6〜30 2〜30 4〜30 0.3〜0.6 NAVTEX NAVTEX 2〜2.7 |
4〜7 4〜7 4〜6 7〜10 − − − 0〜2 |
V V H H V V V V |
|
RADIO BEACON ﾗｼﾞｵ・ﾋﾞｰｺﾝｱﾝﾃﾅ |
CV-027（トップロード型） | 0.2〜1.75 | V | ||
|
BI-DIRECTIONAL ELLIPTICAL 双指向性アンテナ |
HW330-x（ブロ−ドバンド型） WD230-x（ブロ−ドバンド型） HD220-x（ブロードバンド型） 320V-x（LPA） HR230-x（デルタループ） 420M-x（マルチ・ダイポール） 630D-x（トラップ・ダイポール） |
0〜2500 0〜1500 0〜1500 0〜2500 0〜1000 50〜1500 50〜1500 |
2〜30 2〜30 2〜30 2.5〜26 1.6〜30 4〜26 4〜26 |
4〜6 2〜5 1〜3 2〜3 -3〜3 2〜5 2〜5 |
H H H H H & V H H |
|
DIRECTIONAL 固定式 単一指向性アンテナ |

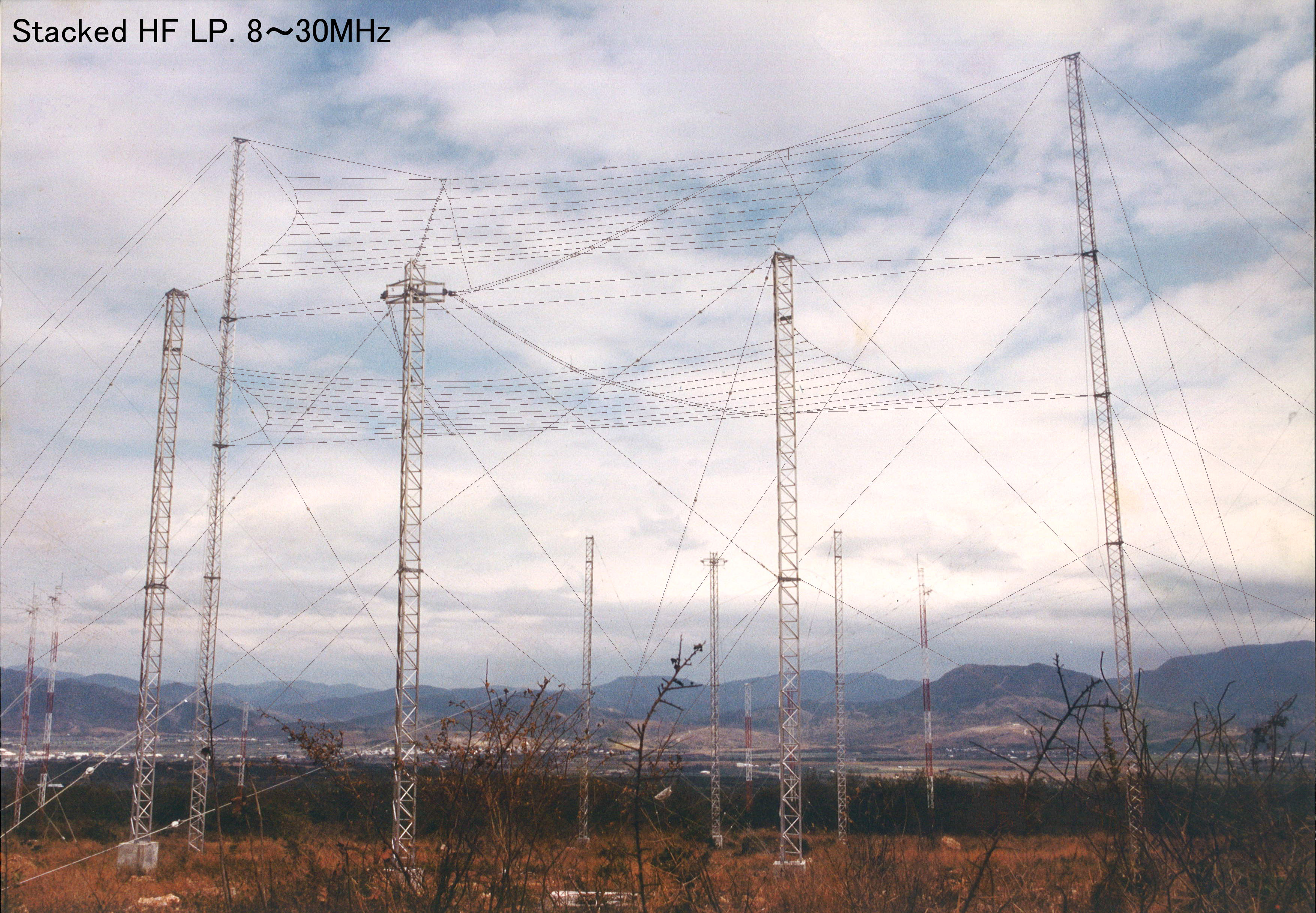

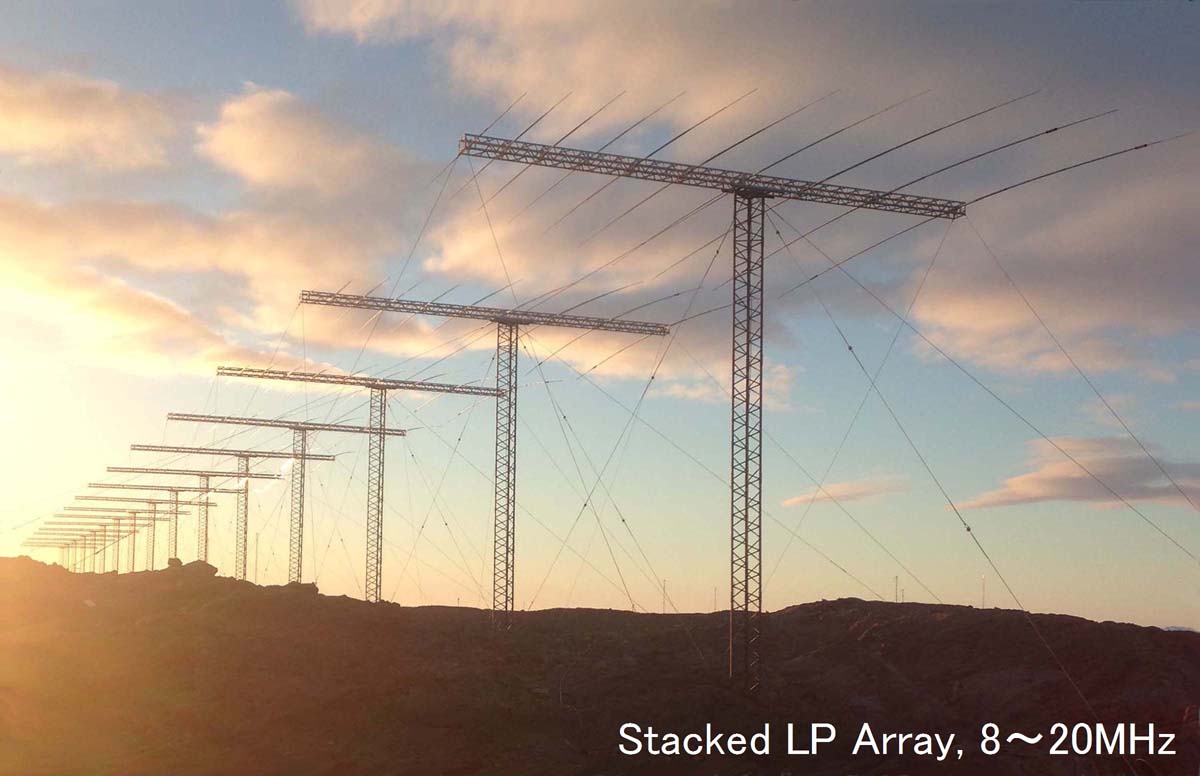

CL247x（LPA） 258F-x（LPA） 247HS-x（LPA） 247HU-x（LPA） 230H-x（LPA） 230HF-x(LPA) 230HT-x（LPA） RB320-x（ロンビック） |
100〜3000 300〜5000 1000〜8000 1000〜8000 1000〜6000 1000〜6000 500〜6000 1000〜5000 |
2〜30 3〜30 4〜30 8〜30 2〜30 4〜30 2〜30 2〜30 |
10〜12 11〜12 14〜15 16〜17 9〜11 10〜12 10〜12 4〜16 |
H H H H V V V H |
|

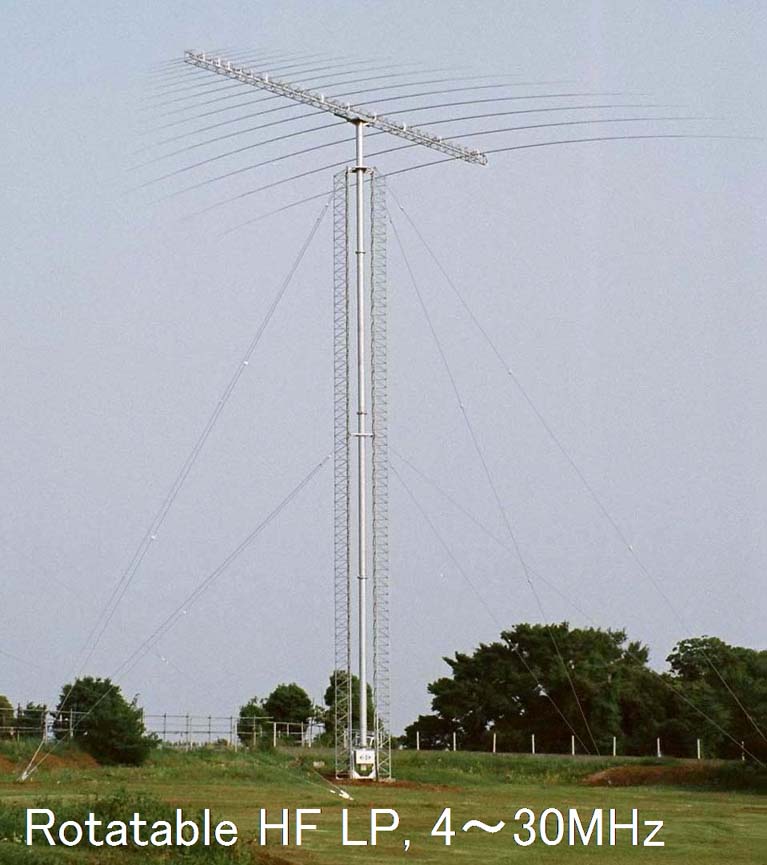

DIRECTIONAL (STEERABLE) 回転式 単一指向性アンテナ |
CLP930-x(LPA) CLP931-x(LPA) CLP1130-x（LPA） CLP8020-x（LPA） CLP720-x（LPA） CLP630-x（LPA） CLP6030-x（LPA） CLP430R（LPA） CLP4030-x（LPA） 116（トラップ・八木） 216（トラップ・八木） |
500〜5000 800〜5000 1000〜6000 400〜5000 300〜3000 200〜2500 300〜5000 200〜2500 100〜5000 800〜5000 1000〜8000 |
10〜30 13〜30 12〜30 8〜26 6.8〜25 6.3〜30 6〜30 4.2〜30 4〜30 12, 16 16, 22 |
10〜11 11〜12 11〜12 10〜12 11〜13 7〜11 11〜13 6〜10 9〜12 10〜12 10〜12 |
H H H H H H H H H H H |
|
TRANSPORTABLE 可搬型アンテナ |
468Cx（トラップ･ダイポール） HR230T-x（デルタループ） AH-2C（オートチューン） |
100〜1000 0〜800 0〜500 |
4〜12 2〜30 3〜20 |
-10〜2 0〜3 |
H H & V H |
|
ACCESSORY その他 |
MU230（マルチ・カップラー） CS-902（アンテナマトリックス） CS-964-2（アンテナマトリックス） CX-100 （同軸スイッチ） CX-100A（同軸スイッチ） |
2〜30 DC〜32 DC〜32 0〜30 0〜200 |
| TYPE OF COVERAGE | ANTENNA MODEL モデル名 |
FREQUENCY RANGE 周波数帯 MHz |
| BALUN TRANSFORMER バラントランスフォーマ |
CB4K, CB10K, CB20K, CB30K, CB3F | 2〜30 |
|
TYPE OF COVERAGE |
ANTENNA MODEL モデル名 |
COMMUNICATIONS RANGE 通信範囲 km |
FREQUENCY RANGE 周波数帯 MHz |
GAIN dBi 利得 |
POLARI- ZATION 偏 波 |
|
BI-DIRECTIONAL ELLIPTICAL 双指向性アンテナ |
CL60-3D（八木） 794DS（スタックドU型DP） CV24x（スタックドDP） CV34x（スタックドDP） |
70〜110 76〜108 120〜180 180〜500 |
4 7 8，11 8，11 |
H H V V |
|
|
DIRECTIONAL 単一指向性アンテナ |
CLP5130-x（LPA） CLP3100（LPA） CRD920-x（反射板 DP） CRA450-x（コーナリフレクタ） |
50〜1300 30〜1000 87.5〜108 400〜520 |
9.5 11.5 |
H H H V |
|
|
EMI/EMS用 （電波暗室用） |
CLP2100(LPA) CLP2200(LPA) CLP5102(LPA) CLP5102W(LPA) CLP5102HS(LPA) |
20〜120 20〜220 200〜1000 200〜2400 1000〜6000 |
6 6 9 8.7 8.5 |
H & V | |
|
WIRELESS LAN 無線LAN用 |
X240-x（八木） X2419, X2427M（八木） CRA5800（コーナリフレクタ） |
2400 2400 5700〜5900 |
16.5 |
V V H & V |
|
|
GRID PARABOLIC グリッド パラボリック |
CRB-xx（リニアー） CRC-xx（サーキュラ） |
800〜2500 800〜2500 |
16〜27.5 16〜27.5 |
H & V C |
|
|
ACCESSORY その他 |
CPS395-x（分配器） CPS115-x（分配器） 05D-x（分配器） CF904x（ハイブリッド） |
75〜520 75〜520 75〜520 100〜1000 |
90° |
その他にも、多数の製作・納入実績があります。
 |
 |
 |
|
クリエート・デザインの高性能・高信頼アンテナ・鉄塔・ローテータは、船舶向け海岸無線局・漁業無線局，
防衛省・国土交通省等の官公庁の通信施設，放送局，携帯電話基地局，大学・研究機関，観測施設等、
国内・海外のプロの世界で幅広く活躍しています。
